MPLS/VPN技术

VPN需要实现的功能是:

地址隔离: VPN内部的地址应当与公网或其他VPN的地址空间隔离
数据安全: 保证VPN之间或与公网之间的数据不能随意流动.
数据可达: 处于两地的VPN主机通信应当可达.

传统VPN使用二层或三层的隧道协议, 这里主要关注BGP/MPLS组建的VPN.

VPN由若干Site组成, 一个Site可以同时属于多个VPN. 在MPLS VPN模型中, 有3个组成部分:

Custom Edge设备. 用户网络的边缘设备, 有接口与ISP连接, CE感觉不到VPN的存在.
Provider Edge设备. 运营商边缘设备, 与用户CE相连. 在MPLS网络中, 对VPN的处理全部发生在PE上.
Provider路由器. 运营商骨干路由器, 不与CE相连, PR需要支持MPLS.

再介绍一些MPLS VPN的相关属性:

VPN-Instance. PE负责维护VPN-Instance与VPN的关联关系, 其中包含标签转发表, IP路由表, 绑定的接口以及其他管理信息. 实际网络中每一个Site对应一个单独的VPN-Instance.
VPN-IPv4. PE之间使用BGP来发布VPN路由, 使用新的地址簇VPN-IPv4地址: 一共有12个字节, 开始8个字节路由分辨符(Route Distinguisher, RD), 再跟4个字节的IPv4地址. 服务商可以独立分配RD, 但是要把它们的AS也作为RD的一部分以保证其全局唯一.
VPN Target. 该属性标识了可以使用该路由的站点集合, 与这些Site相连的PE路由器都会接收到具有这种属性的路由. 事实上PE路由器存在2个VPN Target属性的集合, 一个用于附加到从某个Site接收的路由上, 称为Export Targets; 另一个用于决定哪些路由可以引入到此Site的路由表, 称为Import Targets

MPLS/VPN 实现原理

BGP/MPLS VPN主要原理在于通过BGP传播VPN的路由信息, 再用MPLS转发VPN业务流.

因此, 首先介绍一下这里的BGP协议: 多协议BGP拓展.

多协议BGP拓展

为了传输Ipv4以外的地址空间路由, MBGP定义了两个拓展属性: MP_REACH_NLRI以及MP_UNREACH_NLRI.

在BGP/MPLS VPN框架中, 一个BGP实用体使用携带这两个属性的UPDATE消息向对等体通告VPN路由以及绑定的标记.

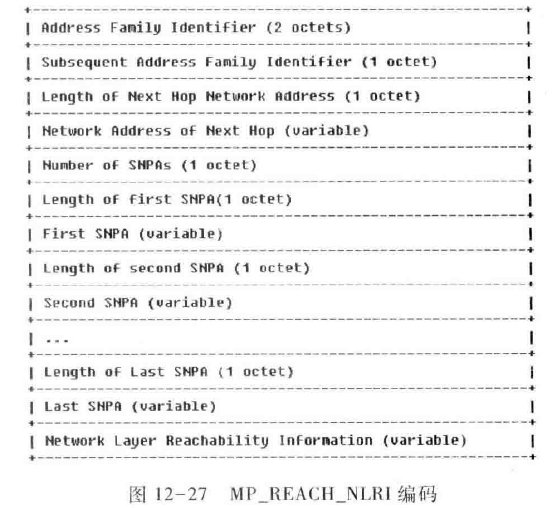

REACH_NLRI的编码如下:

其中:

AFI(地址簇标识符)以及SAFI(子地址簇标识符)指示该属性通告的可达性信息属于的地址簇. AFI为1, SAFI为128指示的是VPN-IPv4以及其绑定的MPLS标记.
中间的字段不过多研究, 直接看到最后的可达性信息NLRI, 其编码如下:

需要注意, 不论是nexthop还是nlri中的prefix编码格式均是8个字节的VPN-IPv4地址.

路由发布

下面说明路由信息的发布.

CE与PE间路由交换: PE可以通过静态路由, RIP, OSPF或EBGP学习到与其相连的CE的信息, 并将其安装到vpn-instance中; 反之也是.
入口PE与出口PE路由交换: 入口PE利用MP-IBGP穿越公网, 将路由信息发布给出口PE. PE之间通过IGP(RIP, OSPF等)保证联通性质.
PE之间LSP建立: 入口PE作为ingress, 出口PE作为engress, 可以通过ldp建立尽力转发的lsp; 也可以通过rsvp建立支持qos或流量工程的LSP.

报文转发

VPN报文在入口PE上形成两层标签栈, 外层MPLS标签用于公网转发, 内层标签用于VPN转发.

MPLS/VPN 实验

拓扑结构如下:

通过OSPF配置PE1, LSR, PE2域内互通.

为这三台设备使能mpls与ldp, 以PE1为例:

1[PE1]mpls lsr-id 1.1.1.1
2[PE1]mpls
3[PE1-mpls]lsp-trigger all
4[PE1-mpls]quit
5[PE1]mpls ldp
6
7[PE1]inter g0/0/1
8[PE1-GigabitEthernet0/0/1]mpls
9[PE1-GigabitEthernet0/0/1]mpls ldp

随后配置CE与PE之间的连接. CE1处于65534 AS, CE2处于65533 AS, MPLS域处在10 AS.

首先配置CE1, 在BGP中注入自己的环回地址, 配置bgp邻居:

1[CE1]bgp 65534
2[CE1-bgp]network 10.0.0.1 32
3[CE1-bgp]peer 100.0.0.1 as-number 10

再配置PE1, PE1需要配置VPN-Instance来存储VPN相关信息, 并绑定相关的接口:

 1[PE1]ip vpn-instance buaa
 2[PE1-vpn-instance-buaa]route-distinguisher 10:1
 3[PE1-vpn-instance-buaa-af-ipv4]vpn-target 10:1 both
 4 IVT Assignment result:
 5Info: VPN-Target assignment is successful.
 6 EVT Assignment result:
 7Info: VPN-Target assignment is successful.
 8
 9[PE1-GigabitEthernet0/0/0]ip binding vpn-instance buaa
10[PE1-GigabitEthernet0/0/0]ip address 100.0.0.1 24

在PE1的BGP配置中, 也要配置VPN-Instance协议地址簇. 输入bgp 10后, 默认的配置为:

 1[PE1-GigabitEthernet0/0/1]bgp 10
 2[PE1-bgp]dis this
 3[V200R003C00]
 4#
 5bgp 10
 6 #
 7 ipv4-family unicast
 8  undo synchronization
 9#
10return

配置地址簇:

 1[PE1-bgp]ipv4-family vpn-instance buaa
 2[PE1-bgp-buaa]peer 100.0.0.2 as-number 65534
 3[PE1-bgp]dis this
 4[V200R003C00]
 5#
 6bgp 10
 7 peer 100.0.0.2 as-number 65534
 8 #
 9 ipv4-family unicast
10  undo synchronization
11 #
12 ipv4-family vpn-instance buaa
13  peer 100.0.0.2 as-number 65534
14#
15return

另一端的CE2与PE2也如此配置.

最后需要PE与PE之间的连接, 需要建立IBGP对等体, 以PE1为例:

 1[PE1-bgp]peer 3.3.3.3 as-number 10
 2[PE1-bgp]peer 3.3.3.3 connect-interface LoopBack 0
 3
 4[PE1-bgp]ipv4-family  vpnv4
 5[PE1-bgp-af-vpnv4]peer 3.3.3.3 enable
 6
 7[PE1-bgp]dis this
 8[V200R003C00]
 9#
10bgp 10
11 peer 3.3.3.3 as-number 10
12 peer 3.3.3.3 connect-interface LoopBack0
13 #
14 ipv4-family unicast
15  undo synchronization
16  peer 3.3.3.3 enable
17 #
18 ipv4-family vpnv4
19  policy vpn-target
20  peer 3.3.3.3 enable
21 #
22 ipv4-family vpn-instance buaa
23  peer 100.0.0.2 as-number 65534
24#
25return

配置完成后, CE1与CE2之间就通过EBGP获得了对方的路由信息, 以CE1为例:

 1[CE1-bgp]dis ip routing-table
 2Route Flags: R - relay, D - download to fib
 3------------------------------------------------------------------------------
 4Routing Tables: Public
 5         Destinations : 6        Routes : 6
 6
 7Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface
 8
 9       10.0.0.1/32  Direct  0    0           D   127.0.0.1       LoopBack0
10       10.0.1.1/32  EBGP    255  0           D   100.0.0.1       Vlanif2
11      100.0.0.0/24  Direct  0    0           D   100.0.0.2       Vlanif2
12      100.0.0.2/32  Direct  0    0           D   127.0.0.1       Vlanif2
13      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
14      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0

MPLS跨域VPN

本技术主要说明, 处在两个不同AS内的VPN如何通过BGP/MPLS技术实现跨域通信.

实现跨域VPN服务器的关键在于在不同的AS之间传播路由前缀和标签信息.

RFC4363规定了三种跨域VPN的技术:

VRF-TO-VRF(背靠背模式)
MP-EBGP(单跳的MP-EBGP)
MULTIHOP-EBGP(多跳的MP-EBGP)

跨域VPN技术

VRF-TO-VRF(Option A)

背靠背模式下不需要专门配置, 两个ASBR直接相连, 将对端ASBR直接看作是自己的CE设备.

ASBR对等体间, 通过划分子接口方式, 每个子接口分别绑定一个VRF, 保证域间传播路由的私有性. ASBR对等体间, 只运行普通BGP, 不运行LDP, 交互IPV4路由.

其优点是应用简单, 不需要拓展协议后者做特殊配置; 缺点是可拓展性差, 作为ASBR的PE需要管理所有的VPN路由并为其创建实例, 并且由于ASBR之间是普通的IP转发, 因而需要为每个跨域VPN绑定不同的端口(实际推荐使用逻辑链路, 节省接口).

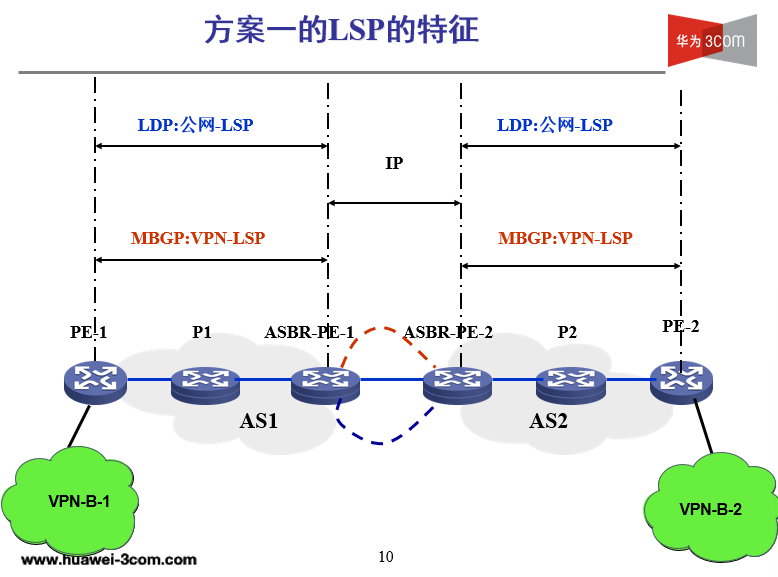

该类型的LSP特征如下:

MP-EBGP(Option B)

单跳MP-EBGP跨域方式下, ASBR之间通过MP-EBGP发布带标签的VPN-IPv4路由, 两个ASBR之间运行MP-EBGP协议.

ASBR在收到域内的VPN路由信息再向外发布时, 必须给这些VPN路由信息重新分配标签. 对端的ASBR收到从MP-EBGP来的VPN路由信息后, 需要在本地保存, 再继续向自己域内的PE设备扩散.

当VPN路由较多时会对这台ASBR产生很大的压力, 尤其是VPN路由要跨越多个域的时候, 每台ASBR都要保存相同的VPN路由.

OptionB好像具体配置也有好几种, 比较复杂, 不管了; 相比于OptionA, 该方案不受ASBR之间的链路数量的影响.

MULTIHOP-EBGP(Option C)

在OptionC中, ASBR上不需要保存VPN-IPv4路由, 相互之间也不通告路由, 而是PE之间直接进行交换.

这种跨域方案下ASBR压力降低了, 同时VPN路由也只在PE设备上保存和发布, P设备仅负责转发, 满足MPLS VPN体系结构的特性.

OptionC跨域实验

首先需要介绍一下反射路由器(Route Reflector, RR), 后面需要使用到:

为保证IBGP对等体之间的连通性, 需要在IBGP对等体之间建立全连接关系. 假设在一个AS内部有n台设备, 那么建立的IBGP连接数就为$\frac{n(n-1)}{2}$. 当设备数目很多时, 设备配置将十分复杂, 而且配置后网络资源和CPU资源的消耗都很大. 在IBGP对等体间使用路由反射器可以解决以上问题.

路由反射器的基本概念是: 指定一个或一组路由器作为IBGP会话的中心点. 多个非中心点BGP路由器都与中心点建立IBGP邻居关系, 依靠中心点的反射进行路由交换. 执行路由反射的一个或一组设备称为路由反射器.

实验的拓扑结构如下:

首先配置好各个接口的IP地址以及环回地址作为router-id和mpls lsr-id, 并配置好OSPF使得AS内部可以联通.

然后使能mpls与ldp, CE与PE之间不需要, 指令略去, 主要是配置lsr-id+全局使能+端口使能.

为了干净的lsp表, 为相应的端口均启用dod模式, 随后查看lsp表项(以AS100的三台设备为例):

 1[PE1-GigabitEthernet0/0/0]dis mpls lsp
 2-------------------------------------------------------------------------------
 3                 LSP Information: LDP LSP
 4-------------------------------------------------------------------------------
 5FEC                In/Out Label  In/Out IF                      Vrf Name
 6202.100.1.3/32     3/NULL        -/-
 7202.100.1.1/32     NULL/1029     -/GE0/0/0
 8202.100.1.2/32     NULL/3        -/GE0/0/0
 9172.100.2.0/24     NULL/3        -/GE0/0/0
10
11[RR1-GigabitEthernet0/0/0]dis mpls lsp
12-------------------------------------------------------------------------------
13                 LSP Information: LDP LSP
14-------------------------------------------------------------------------------
15FEC                In/Out Label  In/Out IF                      Vrf Name
16202.100.1.1/32     NULL/3        -/GE0/0/0
17202.100.1.2/32     3/NULL        -/-
18202.100.1.1/32     1029/3        -/GE0/0/0
19172.100.2.0/24     3/NULL        -/-
20202.100.1.3/32     NULL/3        -/GE0/0/1
21202.100.1.3/32     1030/3        -/GE0/0/1
22172.100.1.0/24     3/NULL        -/-
23
24[ASBR1-GigabitEthernet0/0/1]dis mpls lsp
25-------------------------------------------------------------------------------
26                 LSP Information: LDP LSP
27-------------------------------------------------------------------------------
28FEC                In/Out Label  In/Out IF                      Vrf Name
29202.100.1.1/32     3/NULL        -/-
30202.100.1.2/32     NULL/3        -/GE0/0/1
31202.100.1.3/32     NULL/1030     -/GE0/0/1
32172.100.1.0/24     NULL/3        -/GE0/0/1

随后在PE{1,2}上配置vpn-instance, 并绑定在相应的端口上, 具体配置与MPLS/VPN 实验相同.

1[PE1]dis ip vpn-instance buaa
2  VPN-Instance Name               RD                    Address-family
3  buaa                            10:1                  IPv4

按照参考资料所说, 还需要为RR{1,2}配置vpn-instance, 但是无需绑定端口, 配置的目的是为了保存标签VPNv4路由.

随后就是为CE, PE, RR与ASBR配置BGP协议, 以左侧(AS100)为例展示部分的配置代码.

首先配置PE-CE之间的路由交换, 需要在PE的ipv4-family vpn-instance buaa视图下配置EBGP邻居, 并引入直连路由. (Q1: 引用直连路由真的有用吗? Q2: 为啥是这个视图)

在配置中也有个疑问, 为什么要为IP和group配置两次? 或许是为了兼容性吗, 为了以后引入更多的IP在同一组? 那么按理说来无需单独为IP配置EBGP邻居, 只需要为group配置即可? 后续可以试验一下.

破案了, 事实上在dis cur中指令的顺序是这样, 但其实如果先配置peer ex65000 as-number 65000, 再将IP加入到group中, 路由器会自动配置上peer xxx as-number 65000, 这样的话就确实没有问题了.

 1[PE1-bgp-buaa]dis this
 2[V200R003C00]
 3#
 4 #
 5 ipv4-family vpn-instance buaa
 6  import-route direct
 7  group ex65000 external
 8  peer ex65000 as-number 65000
 9  peer 168.100.2.2 as-number 65000
10  peer 168.100.2.2 group ex65000
11#
12return

再为PE配置与RR之间的IBGP邻居关系(在全局视图下配置完成ibgp peer后unicast视图下会自动配置完成, 不过还需要在unicast下单独开启label-route-capability以启用传递标签IPv4路由的能力); 再在vpnv4视图下配置传递标签VPNv4路由的能力.

 1[PE1-bgp]dis this
 2[V200R003C00]
 3#
 4bgp 100
 5 group in internal
 6 peer in connect-interface LoopBack0
 7 peer 202.100.1.2 as-number 100
 8 peer 202.100.1.2 group in
 9 #
10 ipv4-family unicast
11  undo synchronization
12  peer in enable
13  peer in label-route-capability    // 单独配置
14  peer 202.100.1.2 enable
15  peer 202.100.1.2 group in
16 #
17 ipv4-family vpnv4
18  policy vpn-target
19  peer in enable
20  peer 202.100.1.2 enable
21  peer 202.100.1.2 group in
22 #
23 ipv4-family vpn-instance buaa
24  import-route direct
25  group ex65000 external
26  peer ex65000 as-number 65000
27  peer 168.100.2.2 as-number 65000
28  peer 168.100.2.2 group ex65000
29#
30return

PE配置完成, 下面配置RR. 配置顺序是先配置全局的peer与group等信息, 随后补充unicast视图下的若干信息:

label-route-capability, 与PE配置相同, 启用标签IPv4传递能力
peer ex next-hop-invariable, 下一跳不改变(why)
peer pe1 reflect-client, 配置反射客户, 为rr-pe启用路由反射
peer pe1 advertise-community, 配置可以向PE传递BGP的community属性(why)

再配置vpnv4视图的路由信息, 最终配置如下:

 1[RR1-bgp]dis this
 2[V200R003C00]
 3#
 4bgp 100
 5 group asbr1 internal
 6 peer asbr1 connect-interface LoopBack0
 7 peer 202.100.1.1 as-number 100
 8 peer 202.100.1.1 group asbr1
 9 group ex external
10 peer ex as-number 200
11 peer ex ebgp-max-hop 255
12 peer ex connect-interface LoopBack0
13 peer 202.200.1.2 as-number 200
14 peer 202.200.1.2 group ex
15 group pe1 internal
16 peer pe1 connect-interface LoopBack0
17 peer 202.100.1.3 as-number 100
18 peer 202.100.1.3 group pe1
19 #
20 ipv4-family unicast
21  undo synchronization
22  peer asbr1 enable
23  peer asbr1 label-route-capability
24  peer 202.100.1.1 enable
25  peer 202.100.1.1 group asbr1
26  peer ex enable
27  peer ex next-hop-local
28  peer 202.200.1.2 enable
29  peer 202.200.1.2 group ex
30  peer pe1 enable
31  peer pe1 route-policy rr export
32  peer pe1 reflect-client
33  peer pe1 label-route-capability
34  peer pe1 advertise-community
35  peer 202.100.1.3 enable
36  peer 202.100.1.3 group pe1
37 #
38 ipv4-family vpnv4
39  policy vpn-target
40  peer ex enable
41  peer ex next-hop-invariable
42  peer 202.200.1.2 enable
43  peer 202.200.1.2 group ex
44  peer pe1 enable
45  peer pe1 reflect-client
46  peer 202.100.1.3 enable
47  peer 202.100.1.3 group pe1
48#
49return
50
51[RR1-route-policy]dis this
52[V200R003C00]
53#
54route-policy rr permit node 10
55 if-match mpls-label
56 apply mpls-label
57#
58return

接着配置asbr. 主要是配置asbr之间的ebgp邻居以及rr的ibgp邻居.

 1[ASBR1-bgp]dis this
 2[V200R003C00]
 3#
 4bgp 100
 5 group ex external
 6 peer ex as-number 200
 7 peer 192.1.1.2 as-number 200
 8 peer 192.1.1.2 group ex
 9 group in internal
10 peer in connect-interface LoopBack0
11 peer 202.100.1.2 as-number 100
12 peer 202.100.1.2 group in
13 #
14 ipv4-family unicast
15  undo synchronization
16  network 202.100.1.1 255.255.255.255
17  network 202.100.1.2 255.255.255.255
18  network 202.100.1.3 255.255.255.255
19  peer ex enable
20  peer ex route-policy asbr export
21  peer ex label-route-capability
22  peer 192.1.1.2 enable
23  peer 192.1.1.2 group ex
24  peer in enable
25  peer in route-policy rr export
26  peer in next-hop-local
27  peer in label-route-capability
28  peer 202.100.1.2 enable
29  peer 202.100.1.2 group in
30#
31return
32
33
34[ASBR1-acl-basic-2000]dis this
35[V200R003C00]
36#
37acl number 2000
38 rule 0 permit source 202.100.1.3 0
39 rule 1 permit source 202.100.1.2 0
40 rule 2 permit source 202.100.1.1 0
41#
42return
43
44[ASBR1-route-policy]dis this
45[V200R003C00]
46#
47route-policy asbr permit node 10
48 if-match acl 2000
49 apply mpls-label
50#
51return
52
53[ASBR1-route-policy]dis this
54[V200R003C00]
55#
56route-policy rr permit node 10
57 if-match mpls-label
58 apply mpls-label
59#
60return

最后配置一下CE:

 1[CE1-bgp]dis this
 2[V200R003C00]
 3#
 4bgp 65000
 5 peer 168.100.2.1 as-number 100
 6 #
 7 ipv4-family unicast
 8  undo synchronization
 9  network 168.100.2.0 255.255.255.0
10  peer 168.100.2.1 enable
11#
12return

随后, CE{1,2}的路由表上会出现彼此的IP地址:

 1[CE1-bgp]dis ip routing-table
 2Route Flags: R - relay, D - download to fib
 3------------------------------------------------------------------------------
 4Routing Tables: Public
 5         Destinations : 8        Routes : 8
 6
 7Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface
 8
 9      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
10      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
11127.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
12    168.100.2.0/24  Direct  0    0           D   168.100.2.2     GigabitEthernet
130/0/1
14    168.100.2.2/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
150/0/1
16  168.100.2.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
170/0/1
18    168.200.2.0/24  EBGP    255  0           D   168.100.2.1     GigabitEthernet
190/0/1
20255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

事实上最开始配置的时候asbr配错了, 配成了peer in next-hop-invarible, ping不通, 检查配置后修改为next-hop-local即可成功, 这里面的原因在于?

设置为local主要原因在于BGP向IBGP对等体通告EBGP学来的路由时默认不修改下一跳, 因而可能造成路由不可达, 所以需要修改下一跳为自身, 即next-hop-local, 更多可以参考网络实验上(OSPF,BGP与组播)中有关BGP路由属性与同步相关的内容.

而对于invariable, 参考华为的文档: peer next-hop-invariable.

其应用场景为:

当配置这条命令后，对于引入的IGP路由且发往IBGP对等体时，不更改该IGP路由的下一跳地址；向EBGP对等体发布路由时不改变下一跳。缺省情况下，BGP发言者在向EBGP对等体发布路由时和向IBGP对等体发布引入的IGP路由时将下一跳改为自己的接口地址。

在采用RR的跨域VPN OptionC方式组网中，需要在RR上执行peer next-hop-invariable命令，配置向EBGP对等体发布路由时不改变下一跳，保证对端PE可以在流量传输时迭代到通往本端PE的BGP LSP。

展示一些最终的结果, CE1的路由表为:

 1<CE1>dis ip routing-table
 2Route Flags: R - relay, D - download to fib
 3------------------------------------------------------------------------------
 4Routing Tables: Public
 5         Destinations : 8        Routes : 8
 6
 7Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface
 8
 9      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
10      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
11127.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
12    168.100.2.0/24  Direct  0    0           D   168.100.2.2     GigabitEthernet
130/0/1
14    168.100.2.2/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
150/0/1
16  168.100.2.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
170/0/1
18    168.200.2.0/24  EBGP    255  0           D   168.100.2.1     GigabitEthernet
190/0/1
20255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

AS100内部三台设备的lsp:

 1<PE1>dis mpls lsp
 2-------------------------------------------------------------------------------
 3                 LSP Information: BGP  LSP
 4-------------------------------------------------------------------------------
 5FEC                In/Out Label  In/Out IF                      Vrf Name
 6168.100.2.0/24     1024/NULL     -/-                            buaa
 7202.200.1.1/32     NULL/1027     -/-
 8202.200.1.2/32     NULL/1028     -/-
 9202.200.1.3/32     NULL/1029     -/-
10-------------------------------------------------------------------------------
11                 LSP Information: LDP LSP
12-------------------------------------------------------------------------------
13FEC                In/Out Label  In/Out IF                      Vrf Name
14202.100.1.3/32     3/NULL        -/-
15202.100.1.1/32     NULL/1025     -/GE0/0/0
16202.100.1.2/32     NULL/3        -/GE0/0/0
17172.100.2.0/24     NULL/3        -/GE0/0/0
18
19<RR1>dis mpls lsp
20-------------------------------------------------------------------------------
21                 LSP Information: BGP  LSP
22-------------------------------------------------------------------------------
23FEC                In/Out Label  In/Out IF                      Vrf Name
24202.200.1.1/32     NULL/1027     -/-
25202.200.1.2/32     NULL/1028     -/-
26202.200.1.3/32     NULL/1029     -/-
27-------------------------------------------------------------------------------
28                 LSP Information: L3VPN  LSP
29-------------------------------------------------------------------------------
30FEC                In/Out Label  In/Out IF                      Vrf Name
31168.200.2.0/24     1027/1024     -/-                            ASBR LSP
32-------------------------------------------------------------------------------
33                 LSP Information: LDP LSP
34-------------------------------------------------------------------------------
35FEC                In/Out Label  In/Out IF                      Vrf Name
36202.100.1.2/32     3/NULL        -/-
37202.100.1.1/32     1025/3        -/GE0/0/0
38202.100.1.1/32     NULL/3        -/GE0/0/0
39172.100.1.0/24     3/NULL        -/-
40172.100.2.0/24     3/NULL        -/-
41202.100.1.3/32     NULL/3        -/GE0/0/1
42202.100.1.3/32     1026/3        -/GE0/0/1
43
44<ASBR1>dis mpls lsp
45-------------------------------------------------------------------------------
46                 LSP Information: BGP  LSP
47-------------------------------------------------------------------------------
48FEC                In/Out Label  In/Out IF                      Vrf Name
49202.100.1.1/32     1024/NULL     -/-
50202.200.1.1/32     NULL/1024     -/-
51202.200.1.3/32     NULL/1025     -/-
52202.200.1.2/32     NULL/1026     -/-
53202.100.1.2/32     1025/NULL     -/-
54202.100.1.3/32     1026/NULL     -/-
55202.200.1.1/32     1027/1024     -/-
56202.200.1.2/32     1028/1026     -/-
57202.200.1.3/32     1029/1025     -/-
58-------------------------------------------------------------------------------
59                 LSP Information: LDP LSP
60-------------------------------------------------------------------------------
61FEC                In/Out Label  In/Out IF                      Vrf Name
62202.100.1.2/32     NULL/3        -/GE0/0/1
63202.100.1.3/32     NULL/1026     -/GE0/0/1
64202.100.1.1/32     3/NULL        -/-
65172.100.1.0/24     NULL/3        -/GE0/0/1

CE1拥有了对端VPN Site的地址, 而骨干网内部仅有骨干网络路由器的信息.
